PD分离¶

背景¶

LLM在线推理服务通常需要满足TTFT和TPOT两项性能指标，而传统的Contiguous Batching调度策略将Prefill和Decode请求混合在一起调度，导致P和D会互相抢占计算资源，影响性能指标无法最大程度的利用计算资源。为解决上述矛盾，将Prefill和Decode两阶段拆分到独立的计算资源并行执行，从而同时降低TTFT和TPOT并提升吞吐量。

功能介绍¶

xLLM PD分离功能主要通过以下三个模块实现：

• etcd: 存储实例信息等元数据
• xLLM Service: 调度请求和管理所有计算实例
• xLLM: 请求计算实例

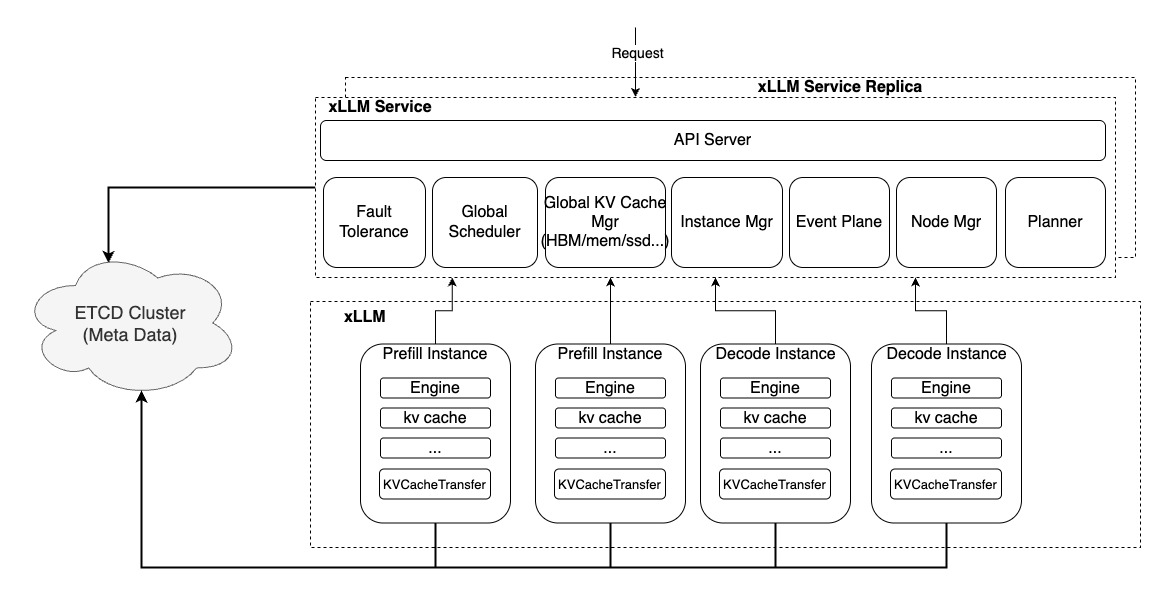

整体架构图如下：

功能使用示例¶

使用准备¶

安装相关依赖¶

• xLLM: 参见安装编译
• xLLM Service: 参见PD分离部署

获取环境信息¶

部署xLLM PD分离需要获取机器的Device IP以创建相关通信资源，可以在当前AI Server执行指令cat /etc/hccn.conf | grep address获取Device IP，例如：

address_0=xx.xx.xx.xx
address_1=xx.xx.xx.xx

启动PD分离服务¶

1. 启动etcd

   ./etcd


2. 启动xLLM Service

   ENABLE_DECODE_RESPONSE_TO_SERVICE=true ./xllm_master_serving --etcd_addr="127.0.0.1:12389" --http_server_port 28888 --rpc_server_port 28889 --tokenizer_path=/path/to/tokenizer_config_dir/


3. 启动xLLM

4. 以Qwen2-7B为例

   • 启动Prefill实例

     1 2 3 4 5 6 7 8 9 10 11 12 13 14

     ./xllm --model=Qwen2-7B-Instruct \ --port=8010 \ --devices="npu:0" \ --master_node_addr="127.0.0.1:18888" \ --enable_prefix_cache=false \ --enable_chunked_prefill=false \ --enable_disagg_pd=true \ --instance_role=PREFILL \ --etcd_addr=127.0.0.1:12389 \ --device_ip=xx.xx.xx.xx \ # 替换为实际的Device IP --transfer_listen_port=26000 \ --disagg_pd_port=7777 \ --node_rank=0 \ --nnodes=1

   • 启动Decode实例

     1 2 3 4 5 6 7 8 9 10 11 12 13 14

     ./xllm --model=Qwen2-7B-Instruct \ --port=8020 \ --devices="npu:1" \ --master_node_addr="127.0.0.1:18898" \ --enable_prefix_cache=false \ --enable_chunked_prefill=false \ --enable_disagg_pd=true \ --instance_role=DECODE \ --etcd_addr=127.0.0.1:12389 \ --device_ip=xx.xx.xx.xx \ # 替换为实际的Device IP --transfer_listen_port=26100 \ --disagg_pd_port=7787 \ --node_rank=0 \ --nnodes=1

     需要注意：

   • PD分离在指定NPU Device的时候，需要对应的Device IP，这个每张卡是不一样的

   • etcd_addr需与xllm_service的etcd_addr相同

--enable_prefix_cache=false
--enable_chunked_prefill=false
